Żyroskop: co to jest, jak działa i gdzie jest wykorzystywany?

Początki żyroskopu

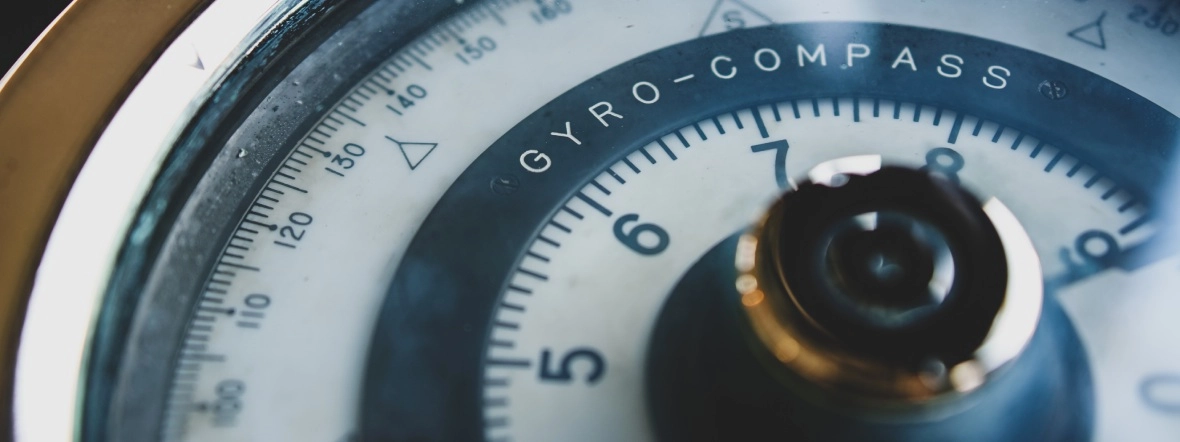

Żyroskop to wynalazek z długą historią. Pierwsze wersje pojawiły się już w XIX wieku i były wykorzystywane w nawigacji morskiej do stabilizacji kompasów. Mechaniczne żyroskopy opierały się na szybko obracającym się kole zamachowym, które utrzymywało swoją orientację niezależnie od ruchu urządzenia.

Współczesne żyroskopy, zwłaszcza te stosowane w elektronice użytkowej, to konstrukcje oparte na technologii MEMS (Microelectromechanical Systems). Dzięki miniaturyzacji i niskim kosztom produkcji stały się standardem w smartfonach, dronach, kamerach i urządzeniach ubieralnych.

W skrócie żyroskop to taki zmysł równowagi dla tych urządzeń – bez niego kontrola i stabilność byłyby mocno ograniczone, a doświadczenia użytkownika – o wiele mniej płynne!

Rodzaje żyroskopów

Żyroskopy mogą się różnić konstrukcją i metodą pomiaru:

• mechaniczne – starsze modele oparte na obracających się masach; stosowane w nawigacji morskiej i lotniczej;
• MEMS – mikroelektromechaniczne, powszechne w elektronice użytkowej, kompaktowe i tanie;
• światłowodowe (Fiber Optic Gyroscope FOG) – wykorzystujące interferencję światła w światłowodach; precyzyjne, stosowane w lotnictwie i nawigacji wojskowej.
• laserowe (Ring Laser Gyroscope, RLG) – bazujące na interferometrii laserowej, zapewniające bardzo dokładne pomiary;
• kwantomagnetyczne – najnowsza technologia wykorzystująca zjawiska kwantowe do jeszcze większej precyzji.

Jak działa żyroskop

Żyroskop mierzy prędkość kątową, czyli tempo obracania się urządzenia wokół osi X, Y i Z.  Pozwala określić, w jaki sposób urządzenie się obraca. Jest to kluczowe dla wielu funkcji, takich jak stabilizacja obrazu i precyzyjne śledzenie ruchu.

W żyroskopach MEMS ruch jest wykrywany przez drgające mikroskopijne struktury. Gdy urządzenie zmienia orientację, drgania te ulegają przesunięciu, co jest mierzone i przeliczane na wartości prędkości kątowej. To pozwala na płynne i dokładne określenie ruchu w przestrzeni.

Żyroskop a akcelerometr

Choć oba czujniki służą do wykrywania ruchu, różnią się zakresem działania. W dużym skrócie akcelerometr mierzy przyspieszenie liniowe i pomaga określić, czy urządzenie jest przechylone, podczas gdy żyroskop śledzi ruch obrotowy. Współpraca obu sensorów, często w ramach układu IMU (Inertial Measurement Unit), pozwala na bardzo dokładne śledzenie ruchu w trzech wymiarach. Aby dowiedzieć się więcej na temat działania akcelerometru, sprawdź nasz artykuł Co to jest akcelerometr i jak działa?

Do czego służy żyroskop w smartfonie

Żyroskop w smartfonach znacząco rozszerza możliwości interakcji z urządzeniem. Ten niewielki sensor sprawia, że nasze telefony reagują na ruch z imponującą precyzją, co ma ogromny wpływ na wygodę użytkowania i działanie wielu funkcji, takich jak:

• automatyczna orientacja ekranu – żyroskop wykrywa kąt nachylenia smartfona i umożliwia płynne przełączanie się między orientacją pionową a poziomą;
• sterowanie w grach – dzięki dokładnemu śledzeniu ruchu smartfony mogą reagować na przechylenia i obrót, co jest przydatne w grach wyścigowych, strzelankach czy aplikacjach rzeczywistości wirtualnej;
• stabilizacja obrazu w aparacie – żyroskop wspomaga optyczną (OIS) i elektroniczną (EIS) stabilizację obrazu, co pozwala na w redukcję drgań podczas nagrywania wideo i robienia zdjęć. Stabilizacja pomaga też lepiej naświetlić obraz, przyczyniając się do uzyskania lepszej jakości, szczególnie w warunkach słabego oświetlenia;
• rozszerzona i wirtualna rzeczywistość (AR/VR) – pozwala na dokładne śledzenie ruchów głowy i rąk podczas korzystania z aplikacji VR i AR;
• aplikacje nawigacyjne – w połączeniu z GPS i akcelerometrem pozwala na dokładniejsze określanie kierunku ruchu, co jest przydatne w aplikacjach nawigacyjnych i sportowych;
• sterowanie gestami i funkcje systemowe – umożliwia obsługę smartfona poprzez gesty. Na przykład obrócenie telefonu aktywuje ekran, podniesienie telefonu do ucha automatycznie odbiera połączenie, a potrząśnięcie może pozwolić zgłosić błąd, kiedy aplikacja się zawiesza, lub pominąć odtwarzany utwór;
• ograniczanie efektu choroby lokomocyjnej – Apple niedawno rozszerzyło zastosowanie żyroskopu w iPhone’ach, wprowadzając funkcję Wizualizacji ruchu pojazdu, która pomaga ograniczyć efekt choroby lokomocyjnej. Wykorzystując dane z żyroskopu, akcelerometru i GPS, system precyzyjnie śledzi ruch urządzenia i wyświetla przy krawędziach ekranu poruszające się kropki, które synchronizują się z ruchem pojazdu, pomagając mózgowi lepiej się dostosować do zmieniającego się otoczenia.

Jak działa żyroskop w smartwatchach, smartbandach i smart ringach

Żyroskopy odgrywają kluczową rolę w takich urządzeniach, jak: smartwatche, smartbandy i smart ringi. Wykrywają i analizują zmiany orientacji urządzenia w przestrzeni, co pozwala na bardziej precyzyjne monitorowanie ruchu użytkownika oraz obsługę gestów.

Dzięki temu sensorowi mogą one lepiej rozpoznawać aktywności fizyczne, takie jak bieganie, pływanie czy jazda na rowerze. W połączeniu z akcelerometrem żyroskop umożliwia lepsze śledzenie dynamiki ruchu, np. w sportach wymagających rotacji nadgarstka, takich jak tenis czy golf.

Żyroskop znajduje także zastosowanie w codziennym użytkowaniu:

• precyzyjne liczenie kroków i monitorowanie aktywności – dzięki lepszemu rozpoznawaniu ruchu zmniejsza liczbę błędnych detekcji kroków, np. podczas jazdy samochodem;
• obsługa gestów – w smartwatchach i smartbandach żyroskop pomaga rozpoznawać gesty, takie jak obrót nadgarstka w celu przewinięcia treści, podniesienie ręki do aktywacji ekranu czy potrząśnięcie w celu odrzucenia połączenia;
• monitorowanie snu – współpracując z akcelerometrem, pozwala na dokładniejszą analizę faz snu; uwzględnia nie tylko ruch nadgarstka, ale też subtelne zmiany pozycji ciała;
• stabilizacja ekranu i nawigacja – w niektórych smartwatchach żyroskop pomaga w utrzymaniu stabilnego obrazu na ekranie oraz precyzyjniejszym korzystaniu z kompasu i map.

Jak żyroskop działa w różnych urządzeniach noszonych?

• smartwatche  – mają najbardziej zaawansowane żyroskopy, które współpracują z akcelerometrem i magnetometrem, co pozwala na bardzo precyzyjne monitorowanie ruchu oraz gestów;
• smartbandy – wykorzystują żyroskop głównie do podstawowego śledzenia aktywności i obsługi prostych gestów, ale ich precyzja może być nieco niższa niż w smartwatchach;
• smart ringi – ze względu na mały rozmiar pierścieni żyroskop często jest jedynym czujnikiem ruchu obok akcelerometru. Umożliwia rozpoznawanie gestów ręką, np. do sterowania multimediami czy nawigowania w interfejsie.

Dzięki żyroskopowi  urządzenia noszone mogą oferować bardziej intuicyjne sterowanie i precyzyjne monitorowanie aktywności, co czyni je nieocenionymi narzędziami zarówno dla sportowców, jak i przeciętnych użytkowników.

Stabilizacja obrazu w aparatach fotograficznych i kamerach

Żyroskop w aparatach fotograficznych i kamerach pełni kluczową rolę w stabilizacji obrazu oraz poprawie jakości zdjęć i nagrań. Dzięki niemu zdjęcia są ostrzejsze, a filmy bardziej stabilne, co jest szczególnie ważne w dynamicznych i trudnych warunkach nagrywania.

• Automatyczne obracanie zdjęć – aparat wykorzystuje żyroskop do określenia orientacji zdjęcia i automatycznie dostosowuje jego ułożenie, aby było poprawnie wyświetlane na ekranie zarówno aparatu, jak i komputera.
• Stabilizacja obrazu (OIS i EIS) – sensor wykrywa ruchy urządzenia i pomaga w ich kompensacji. W optycznej stabilizacji obrazu (OIS) przesuwa soczewki lub matrycę, redukując drgania, a w elektronicznej stabilizacji obrazu (EIS) wspomaga oprogramowanie w cyfrowym korygowaniu ruchu.
• Płynniejsze nagrania wideo – dzięki żyroskopowi kamera skuteczniej kompensuje nagłe ruchy, co pozwala na rejestrowanie stabilnych ujęć nawet w dynamicznych scenach. Jest to szczególnie przydatne w kamerach sportowych, które muszą sobie radzić z gwałtownymi ruchami, np. podczas jazdy na nartach czy w bolidzie wyścigowym.
• Precyzyjna orientacja w przestrzeni – wspomaga rejestrowanie panoramicznych zdjęć i ujęć 360°, zapewniając płynne przejścia między kadrami. W kamerach 360 umożliwia precyzyjne śledzenie ruchu, co przekłada się na bardziej immersyjne doświadczenia.
• Wsparcie dla trybu nocnego – żyroskop redukuje drgania aparatu przy dłuższych czasach naświetlania, co pozwala uzyskać ostrzejsze zdjęcia w słabym oświetleniu.

Jak żyroskop wpływa na rozgrywkę w grach i VR

Żyroskop odgrywa istotną rolę w akcesoriach gamingowych, poprawiając precyzję sterowania i zwiększając immersję w rozgrywce. Jest wykorzystywany w kontrolerach konsolowych, urządzeniach VR oraz konsolach przenośnych.

• Kontrolery konsolowe – Nintendo Wii jako pierwsze na szeroką skalę zastosowało czujniki ruchu w kontrolerach. Wii Remote (Wiilot) wykorzystywał akcelerometr i żyroskop do śledzenia ruchów gracza, co pozwalało na intuicyjne sterowanie przez machanie, obracanie i przechylanie kontrolera. Obecnie kontrolery PlayStation DualShock/DualSense oraz Xbox Wireless Cntroller również korzystają z tych sensorów, np. do aktywowania specjalnych umiejętności w grach akcji lub przechylania pojazdów w grach wyścigowych.
• Konsole przenośne – Joy-Cony w Nintendo Switch mają zaawansowane czujniki ruchu, co umożliwia sterowanie podobne do Wii Remote. Dzięki temu w grach ruchowych gracz może sterować postacią lub wykonywać interakcje poprzez gesty. Podobne rozwiązania stosowane są także w takich urządzeniach, jak Lenovo Legion Go czy Asus ROG Ally.
• Urządzenia VR – w wirtualnej rzeczywistości żyroskop, akcelerometr i magnetometr współpracują, by śledzić ruchy głowy i rąk użytkownika. Dzięki temu gogle VR oraz kontrolery precyzyjnie odwzorowują gesty w trójwymiarowej przestrzeni, co zwiększa realizm i zanurzenie w świecie gry.

Jak żyroskop zapewnia stabilność i precyzję lotu w dronach

Żyroskop to jeden z kluczowych komponentów nowoczesnych dronów, odpowiedzialny za stabilność, precyzję sterowania i jakość rejestrowanego obrazu. Jego głównym zadaniem jest mierzenie zmian orientacji wokół trzech osi: pochylenia (pitch), przechylenia (roll) i skrętu (yaw). Dane te są niezbędne dla systemu kontroli lotu, który na ich podstawie dostosowuje pracę silników, zapewniając równowagę, płynność ruchu oraz realizację poleceń pilota. Oto główne zastosowania żyroskopu w dronach:

• stabilizacja lotu – żyroskop nieustannie monitoruje ruchy obrotowe drona, pozwalając na automatyczną korektę jego pozycji. Dzięki temu urządzenie może zawisnąć w powietrzu lub płynnie poruszać się nawet w niesprzyjających warunkach, np. przy podmuchach wiatru;
• bezpieczne manewry – podczas startu, lądowania czy gwałtownych zmian kierunku żyroskop dba o stabilność drona, zapobiegając niekontrolowanym obrotom i przewrotkom. To kluczowe dla precyzyjnego sterowania, szczególnie w ograniczonej przestrzeni;
• tryby lotu i automatyzacja – funkcje autopilota, takie jak Return to Home czy Hover, wymagają precyzyjnego utrzymania pozycji i orientacji, co nie byłoby możliwe bez żyroskopu. Dzięki temu dron może samodzielnie wrócić do punktu startu lub zawisnąć w miejscu;
• automatyczne poziomowanie kamery – dzięki żyroskopowi dron jest w stanie dostosować kąt nachylenia kamery, utrzymując idealnie wypoziomowany horyzont. To szczególnie istotne w fotografii lotniczej i profesjonalnym filmowaniu;
• stabilizacja obrazu – żyroskop odgrywa także kluczową rolę w systemach gimbali, redukując wpływ drgań i nagłych ruchów drona na kamerę. Efektem są płynne ujęcia nawet podczas dynamicznego manewrowania.

Żyroskop – zmysł równowagi w naszej elektronice

Choć mały i niepozorny, żyroskop jest niezwykle istotnym elementem nowoczesnych urządzeń mobilnych. Dzięki niemu nasze smartfony rozpoznają ruch, stabilizują obraz w aparatach i umożliwiają bardziej immersyjne doświadczenia w grach i aplikacjach AR. Choć na co dzień nie zwracamy na niego uwagi, to właśnie on sprawia, że korzystanie z nowoczesnej technologii jest tak płynne i intuicyjne.
