Jak działa złącze cyfrowe DVI-D i do czego służy

Standard DVI – co to jest

Standard DVI (Digital Visual Interface) to interfejs stworzony po to, by przesyłać obraz w wysokiej jakości pomiędzy komputerem a monitorem lub innym urządzeniem wyświetlającym. Został zaprojektowany w 1999 roku przez konsorcjum Digital Display Working Group (DDWG) i od tego czasu stał się jednym z najważniejszych standardów w branży. DVI oferuje możliwość przesyłania zarówno sygnału cyfrowego, jak i analogowego, co pozwala na jego kompatybilność z dużą liczbą urządzeń. Interfejs ten jest szczególnie ceniony za zdolność do wyświetlania obrazu w wysokich rozdzielczościach przy zachowaniu precyzji odwzorowania kolorów.

Rodzaje DVI

W ramach tego standardu wyróżnia się trzy główne rodzaje złączy, które różnią się możliwościami przesyłu sygnału oraz zastosowaniami.

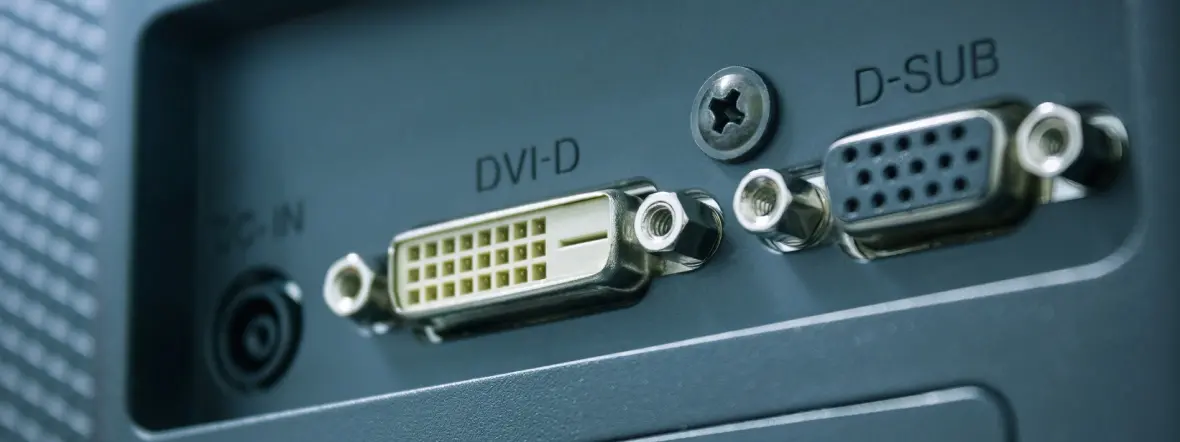

• DVI-D (Digital) – przesyła wyłącznie sygnał cyfrowy, co oznacza, że nie wymaga konwersji sygnału z analogowego na cyfrowy i odwrotnie. Najczęściej stosowane w nowoczesnych urządzeniach, takich jak monitory LCD, projektory czy karty graficzne.
• DVI-A (Analog) – przeznaczone do przesyłania wyłącznie sygnału analogowego, podobnie jak w starszym standardzie VGA. Wykorzystywane głównie w starszych monitorach CRT oraz w niektórych przypadkach w monitorach LCD.

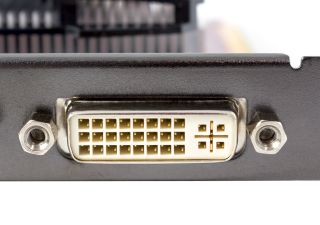

• DVI-I (Integrated) – połączenie funkcji DVI-D i DVI-A, pozwalające na przesyłanie zarówno sygnału cyfrowego, jak i analogowego. Wszechstronne złącze używane w urządzeniach, które muszą obsługiwać zarówno starsze, jak i nowsze monitory.

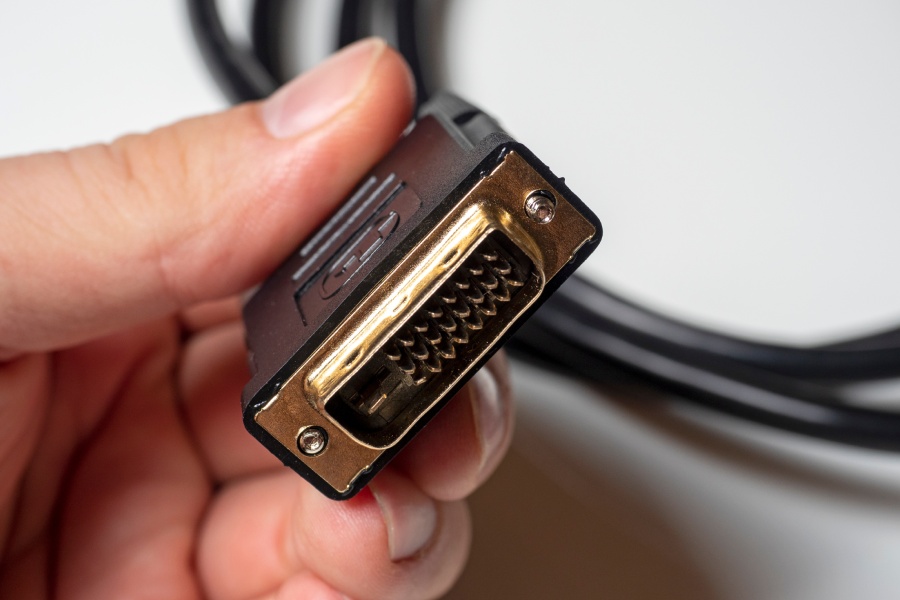

Jak działa złącze DVI-D

Działanie DVI-D opiera się na przesyłaniu strumieni danych wideo z urządzenia źródłowego, takiego jak komputer lub odtwarzacz multimedialny, do wyświetlacza, np. monitora lub projektora. Dane są przesyłane w postaci cyfrowej, co oznacza, że nie ma potrzeby ich przekształcania na sygnał analogowy. Dzięki temu obraz jest bardziej precyzyjny, a kolory – odwzorowane z większą dokładnością.

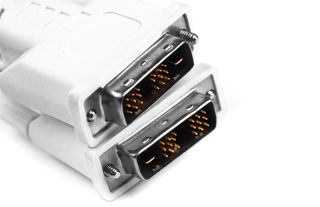

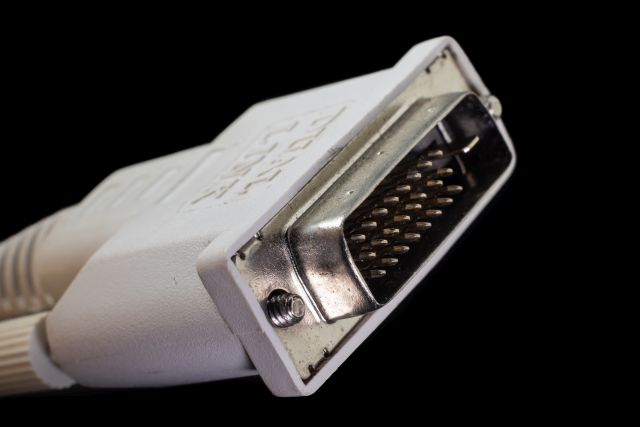

Złącze DVI-D występuje w dwóch wersjach: Single Link i Dual Link. W trybie Single Link dane są przesyłane za pomocą jednego kanału TMDS, co umożliwia obsługę rozdzielczości do 1920 × 1200 pikseli przy odświeżaniu 60 Hz. Dual Link wykorzystuje dwa kanały TMDS, co pozwala na przesyłanie sygnału o rozdzielczości do 2560 × 1600 pikseli. Dzięki temu złącze DVI-D jest odpowiednie zarówno do standardowych zastosowań, jak i do bardziej wymagających, takich jak profesjonalna edycja grafiki czy gry wideo.

Proces przesyłania sygnału za pośrednictwem DVI-D obejmuje trzy etapy: generowanie cyfrowego sygnału wideo przez kartę graficzną, przesyłanie tego sygnału przez kabel DVI-D oraz jego przetwarzanie przez monitor. Kluczową zaletą DVI-D jest brak konieczności konwersji sygnału, co eliminuje opóźnienia i degradację jakości obrazu, które mogą wystąpić w przypadku standardów analogowych. Dzięki temu złącze DVI-D jest idealnym rozwiązaniem dla użytkowników, którzy oczekują solidnej jakości obrazu w aplikacjach cyfrowych.

Zalety złącza DVI-D

Złącze DVI-D zapewnia wiele korzyści, szczególnie w kontekście przesyłania obrazu w formacie cyfrowym. Oto jego najważniejsze zalety:

• wysoka jakość obrazu – brak strat jakości dzięki cyfrowemu przesyłowi sygnału;
• wsparcie dla wysokich rozdzielczości – obsługa Full HD, a w wielu przypadkach także wyższych rozdzielczości;
• niski poziom opóźnień – idealne do zastosowań wymagających szybkiej reakcji, takich jak gry komputerowe;
• brak konwersji sygnału – eliminuje konieczność przekształcania sygnału cyfrowego na analogowy;
• kompatybilność z monitorami cyfrowymi – zapewnia prostą i efektywną komunikację między urządzeniami;
• stabilność połączenia – solidna konstrukcja złącza minimalizuje ryzyko zakłóceń sygnału.


Ograniczenia złącza DVI-D

Mimo wielu zalet złącze DVI-D ma również pewne ograniczenia, które mogą wpłynąć na jego zastosowanie w nowoczesnych urządzeniach. Oto najważniejsze z nich:

• brak wsparcia dla dźwięku – przesyła jedynie sygnał wideo, co wymaga dodatkowego kabla do dźwięku;
• ograniczenia długości kabla – przy dłuższych przewodach (powyżej 5 metrów) może wystąpić spadek jakości sygnału;
• brak obsługi HDR – standard DVI-D nie wspiera technologii szerokiego zakresu dynamicznego (HDR);
• mniejsza kompatybilność z nowoczesnymi urządzeniami – nowsze standardy – HDMI, DisplayPort – oferują bardziej zaawansowane funkcje;
• brak wsparcia dla rozdzielczości 4K w wysokiej częstotliwości odświeżania – DVI-D nie obsłuży wysokich rozdzielczości i wysokich częstotliwości odświeżania.

Jakie złącze wybrać?

Złącze DVI-D to dobry wybór, jeśli zamierzasz podłączyć starsze monitory lub urządzenia, które wspierają wyłącznie ten standard. Zapewnia ono wysoką jakość obrazu w rozdzielczości do 1920 × 1200 pikseli (lub wyższej w trybie Dual Link), co czyni je wystarczającym rozwiązaniem w wielu zastosowaniach biurowych czy domowych. Złącze to jest też łatwe w użyciu i nadal dostępne w wielu monitorach oraz komputerach stacjonarnych.

Jeśli jednak szukasz złącza o większej funkcjonalności, szczególnie w przypadku nowoczesnych urządzeń, warto rozważyć HDMI lub DisplayPort. Oba te standardy obsługują dźwięk, wyższe rozdzielczości (w tym 4K) oraz technologie takie jak HDR czy wyższe częstotliwości odświeżania, co sprawia, że są bardziej przyszłościowe. Więcej informacji na ten temat znajdziesz w naszym artykule o rodzajach złączy komputerowych.
