Autor: Ola

Nawet najlepszej jakości telewizor, jeśli będzie połączony z anteną kiepskim kablem koncentrycznym, rozczaruje właściciela słabą jakością obrazu. Dlatego nie warto oszczędzać na przewodzie koncentrycznym i denerwować się z powodu zanikania sygnału antenowego.

ręce trzymają końcówkę kabla

Z TEGO ARTYKUŁU DOWIESZ SIĘ:

  1. dlaczego warto wybrać markowy kabel koncentryczny?
  2. jakie cechy powinien mieć dobry kabel koncentryczny?
  3. dlaczego izolacja zewnętrzna kabla koncentrycznego jest tak ważna?

Do czego służy kabel koncentryczny?

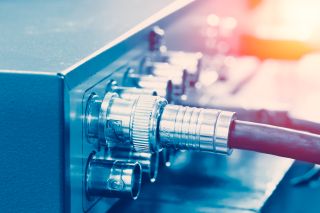

kabel podłączony do wejścia jakiegoś

Dobrej jakości sprzęt RTV to standard w wielu polskich domach. Telewizory OLED, QLED, doskonałe kontrasty, dynamiczny obraz i mnóstwo wyświetlanych kolorów. Do tego odpowiednia antena i... w efekcie jakości obrazu pozostaje daleko do doskonałości. Dlaczego? Bo oba te elementy łączy kabel koncentryczny o nieodpowiednich parametrach i sygnał z anteny w efekcie gubi się. A w przypadku naziemnej oraz satelitarnej instalacji antenowej jakość przewodu koncentrycznego ma kluczowe znaczenie, ponieważ jego zadaniem jest transmisja zmiennego sygnału o małej mocy. Jego działanie opiera się na różnicy potencjałów, która powstaje pomiędzy metalowymi elementami. Dziś różne rodzaje kabli koncentrycznych wykorzystywane są do wielu zaawansowanych instalacji w systemach telewizji przemysłowej, w lokalnych telewizjach kablowych, przy montażu anten satelitarnych czy domowych połączeniach audio-wideo. Zanim zaczniemy wybierać przewód koncentryczny, zastanówmy się, do jakiego rodzaju instalacji będzie on używany, a także w jakich warunkach atmosferycznych będzie pracował. Chodzi o jakość jego osłony, która ma zapewniać ochronę przed różnicą temperatur, opadami i promieniowaniem ultrafioletowym, by nie zakłócały one jakości sygnału. Dlatego powłoka zewnętrzna powinna być idealnie równa i zachowywać stałą średnicę na całej długości przewodu koncentrycznego.

Jaki kabel koncentryczny wybrać?

To, jaki kabel koncentryczny wybrać, zależy od rodzaju instalacji antenowej. Do prostych połączeń wystarczy jednożyłowy przewód, ale do bardziej złożonych instalacji należy dobierać kable podwójne, poczwórne do instalacji zbiorczych, oznaczone dla ułatwienia różnymi kolorami, lub nawet dziewięciożyłowe. Z kolei hybrydowe kable koncentryczne można łączyć nawet ze światłowodem lub ze skrętkami. W warunkach domowych najpopularniejszym rodzajem kabla koncentrycznego jest kabel satelitarny, pracujący w częstotliwości 2,5 GHz. Jego jakość jest jednym z podstawowych elementów, które składają się na wysoki poziom sygnału odbieranego na ekranie telewizora. Ma to znaczenie szczególnie w długich instalacjach, gdzie z każdym metrem sygnał coraz bardziej słabnie. Dlatego szczególnie przy długich trasach kabla należy zainwestować w markowy przewód koncentryczny, zapewniający stałą transmisję bez zbędnych problemów.

Polecane kable antenowe
  • 69,79 zł
  • 199,99 zł
  • 69,99 zł
  • 49,99 zł
  • 17,99 zł

Kabel koncentryczny zewnętrzny – o czym należy pamiętać?

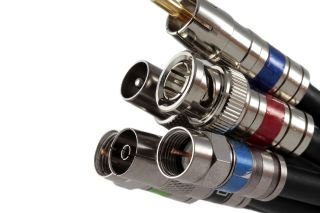

zbliżenie na końcówki kabla, wiele końcówek

W przypadku kabla koncentrycznego zewnętrznego istotne jest, by izolacja chroniła przewód zarówno przed warunkami atmosferycznymi, przenikaniem wody, promieniami UV, jak i ewentualnymi uszkodzeniami mechanicznymi. Kabel koncentryczny z izolacją wykonaną z PCV charakteryzuje się mniejszą odpornością na uszkodzenia, ale jest bardziej elastyczny. Dużą odporność wykazuje natomiast izolacja z polietylenu, która bez spadków w jakości jest w stanie utrzymać funkcjonowanie przewodu wiele lat. Droższe kable dodatkowo zabezpieczone są żelem lub folią, stanowiącymi ochronę przed wodą. Powłoka zewnętrznych kabli koncentrycznych najczęściej ma kolor czarny. Te, które stosowane są wewnątrz, mają kolor biały. Kiedy część instalacji z kablem o izolacji koloru białego znajduje się na zewnątrz obiektu, należy dodatkowo zabezpieczyć ją taśmą izolacyjną.

Jak powinno wyglądać łączenie kabli koncentrycznych?

Kiedy już właściwie obliczymy odpowiednią długość kabla koncentrycznego, należy je właściwie ułożyć lub przymocować do powierzchni. Kabel nie powinien zostać ułożony bez żadnych zabezpieczeń, ponieważ może powodować to zakłócenia przy odbiorze sygnału i doprowadzić w rezultacie do uszkodzenia przewodu. Idealne do mocowania kabla koncentrycznego są opaski kablowe, które uniemożliwią jego swobodne przemieszczanie. Absolutnie niewskazane jest montowanie przewodów łączących antenę satelitarną z odbiornikiem na piorunochronach lub powierzchniach mocno reagujących na zmiany temperatury. W niemal stu procentach spowoduje to bowiem zakłócenia transmisji sygnału. Po wymierzeniu długości kabla najlepiej zostawić od 2 do 3 metrów rezerwy. Jeśli przewód do anteny satelitarnej wymaga łączenia, należy ograniczyć je do minimum i dokładnie zaizolować. Kable koncentryczne wymagają różnego rodzaju złączy:

  • złącza typu C – wodoszczelne złącza, które stosuje się w kablach odpowiadających za transmisję sygnału w częstotliwości do 10 GHz;
  • złącza typu N – spotykane przede wszystkim do łączenia elementów transmitujących sygnał telewizyjny;
  • złącza typu F – stosuje się je do łączenia kabli odpowiadających za przekaz sygnału telewizji satelitarnej oraz kablowej;
  • złącza typu BNC – wykorzystywane przy łączeniu kabli do transmisji sygnałów radiowych, wideo oraz analogowych;
  • złącza typu TNC – najczęściej spotykane przy kablach odpowiedzialnych za transmisję sygnałów radiowych.

Przy układaniu należy wziąć pod uwagę, by kable koncentryczne nie leżały blisko przewodów telekomunikacyjnych ani odpowiedzialnych za przewodzenie prądu. Nie należy ich również kłaść w przewodach kominowych.
